Conas córas gléasta gréine ballasta soir-siar a shuiteáil?

[Ullmhúchán Roimh Suiteáil]

Seo liosta de na míreanna a chaithfidh tú a ullmhú roimh an suiteáil:

Uirlisí:

Scriúire: Úsáidtear é chun scriúnna a dhianú go daingean.

Téip tomhais: Úsáidtear é chun a chinntiú go bhfuil an lúibín sa suíomh ceart.

Leibhéal: A úsáidtear chun a dhearbhú go bhfuil an lúibín suiteáilte go cothrománach.

Cuimsíonn ár gcóras ballasta gréine na gabhálais seo a leanas:

Tacaíocht Tripod réamh-chéile 、 Iarnróid Agus Iarnród Splice、Clamp LáirAgus Clamp Deiridh, Clamp Iarnróid, Gearrthóg Talaimh AgusLug talún、 Tráidire Ballasta, M8 * 60 Heics Bolts agus M8 Flange Cnó. Ba chóir a thabhairt faoi deara gur gá duit na bloic stroighne a sholáthar duit féin.

Tacaíocht Tripod réamh-chéile

Splice Iarnróid Agus Iarnróid

Clamp Lár agus Clamp Deiridh

Clamp Iarnróid

Gearrthóg Talaimh Agus Lug Talaimh

Tráidire Ballasta

[Céim 1]

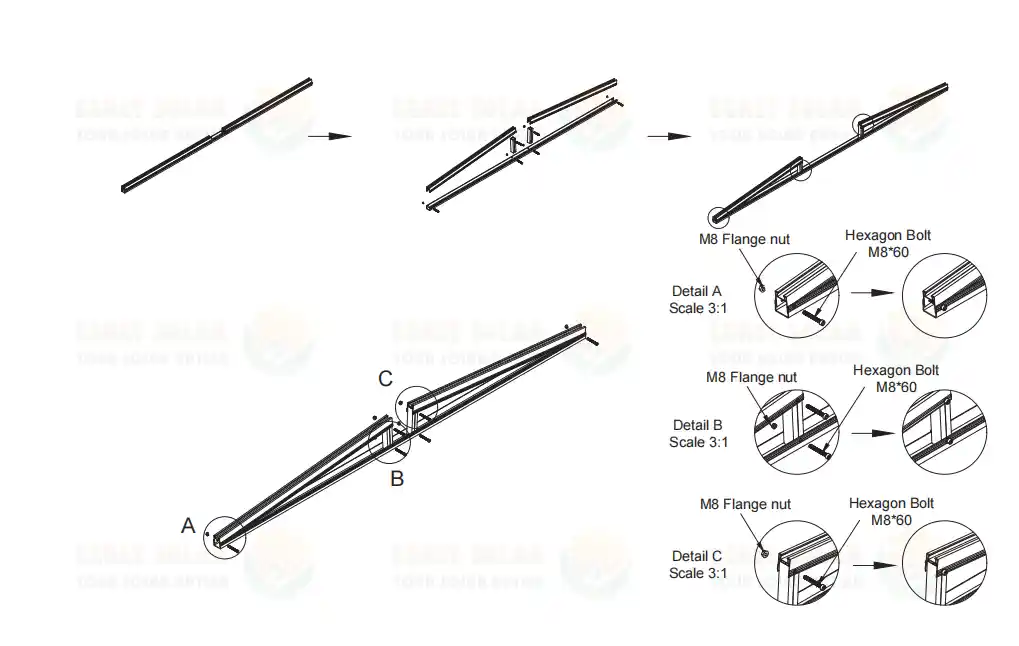

Oscail an lúibín réamh-chóimeáilte agus suiteáil boltaí heicsidheacha M8*60 agus cnónna feire M8 ag pointí A, B, agus C atá marcáilte sa léaráid thíos chun an lúibín tríchosaigh a dhaingniú.

[Céim 2]

De réir na líníochtaí, socraítear na tacaí tripod réamh-chóimeáilte sa Chóras Gléasta Gréine Comhréidh ag eatraimh 2500 mm.

[Céim 3]

Cuir an tráidire ballasta sa tacaíocht tripod réamh-chóimeáilte ar a seal, agus tá an spásáil idir an dá thráidire ballasta thart ar 1275mm, mar a thaispeántar san fhigiúr.

[Céim 4]

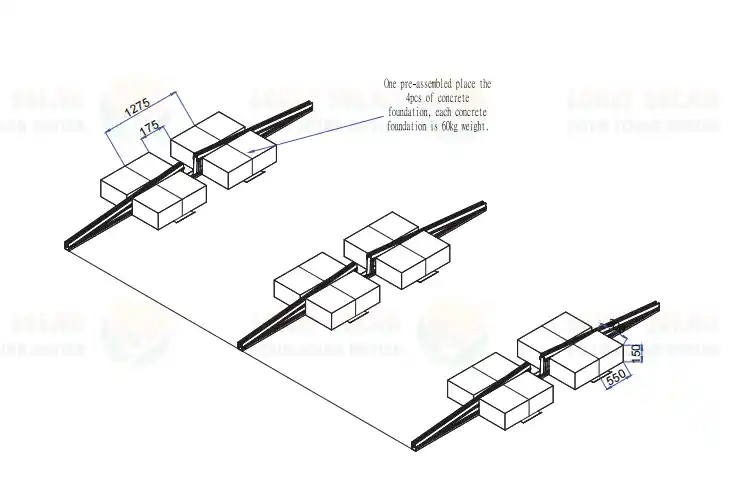

Cuir an bloc coincréite ar an tráidire ballasta. Ba chóir a thabhairt faoi deara gur gá tacaíocht tripod réamh-chóimeáilte amháin a bheith mar thaca le ceithre bhloc coincréite, agus caithfidh gach bloc coincréite 60 kg ar a laghad a mheá. Léirítear toisí agus socrúchán na mbloic stroighne sa Chóras Gléasta Gréine Ballasta Comhréidh le Díon Coincréite san fhigiúr seo a leanas.

[Céim 5]

Seo a leanas radharc barr ar an tacaíocht tripod réamh-chéile, tráidire ballasta, agus bloc coincréite tar éis na céimeanna suiteála thuas a bheith críochnaithe.

[Céim 6]

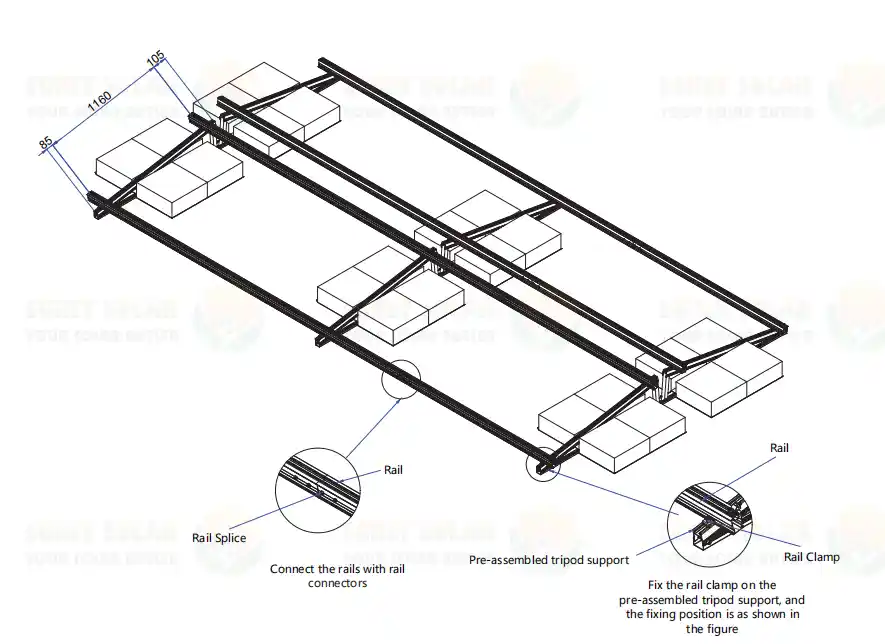

Ceangail na ráillí ag baint úsáide as an splice iarnróid agus socraigh na teanntáin iarnróid ar an lúibín tripod réamh-chéile, mar a thaispeántar san fhigiúr.

[Céim 7]

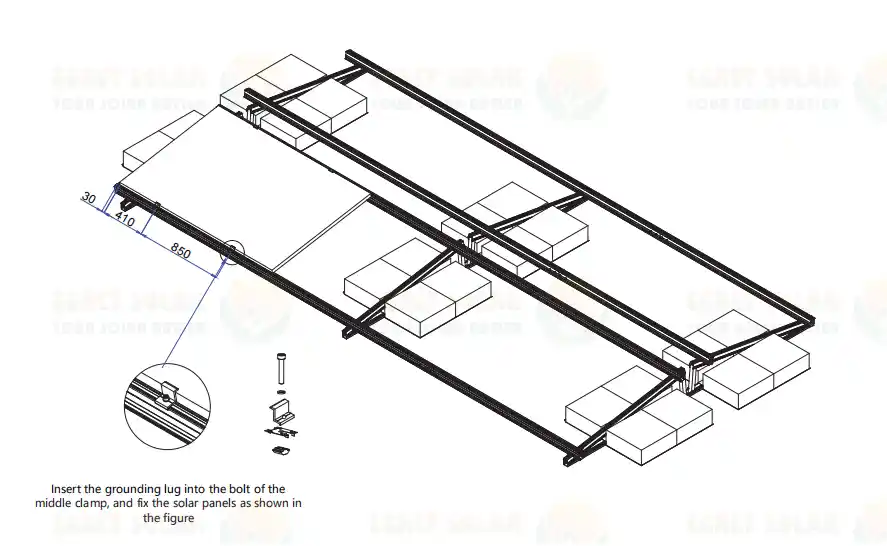

Cuir an painéal gréine ar an iarnród agus cuir an gearrthóg talún isteach i bolt an clamp lár, mar a thaispeántar san fhigiúr.

[Céim 8]

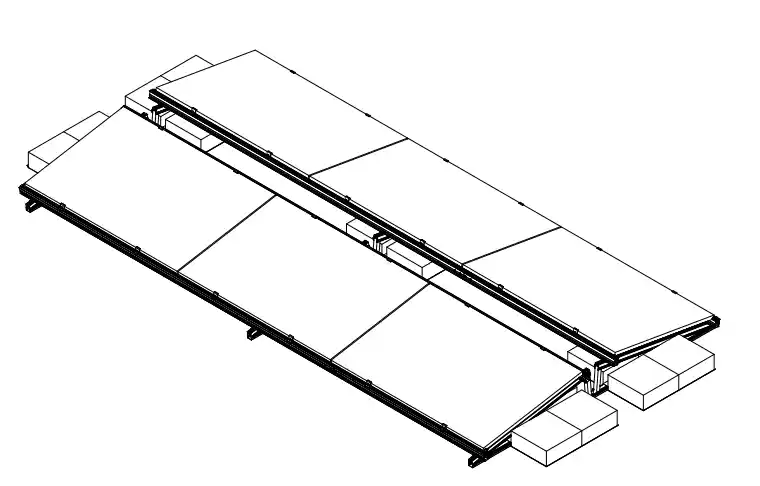

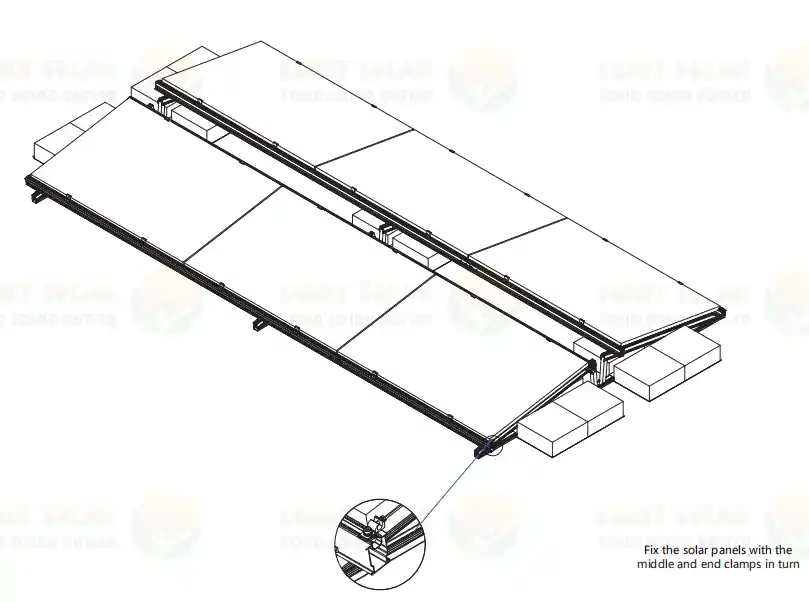

Cuir na painéil ghréine in ord, agus ansin suiteáil an clamp lár agus an clamp deiridh chun iad a dhaingniú, mar a thaispeántar san fhíor. Críochnaíonn sé seo suiteáil an Chórais Gléasta Gréine Ballastáilte Thoir-Thiar ar fad.

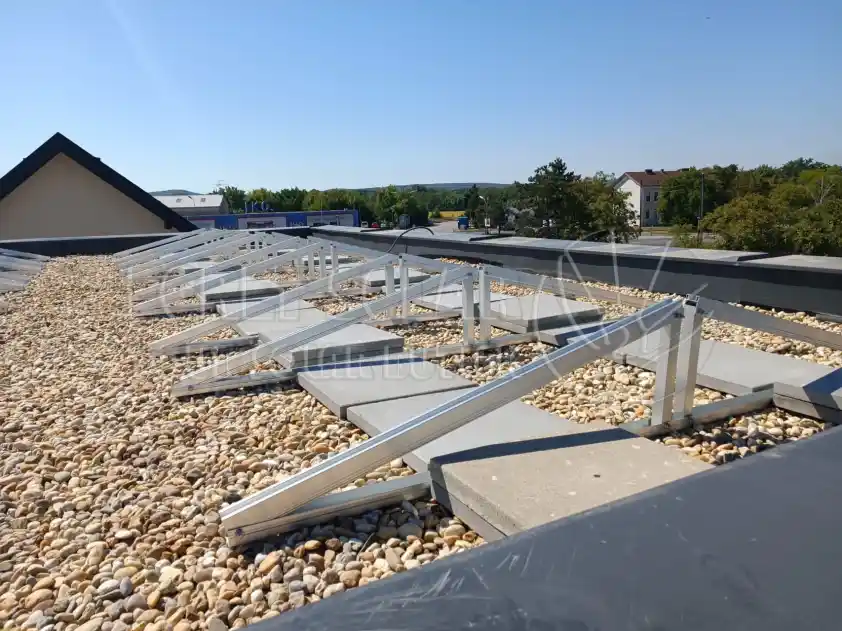

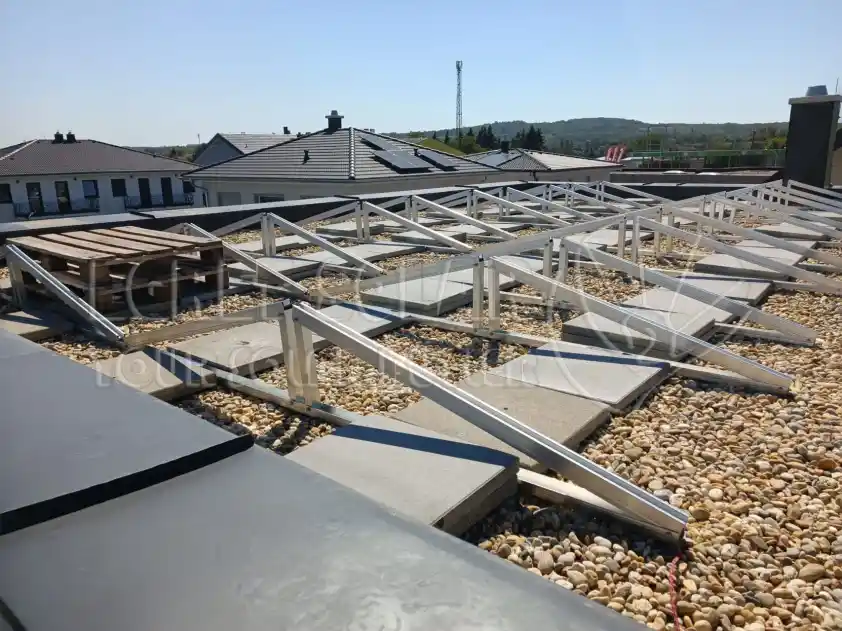

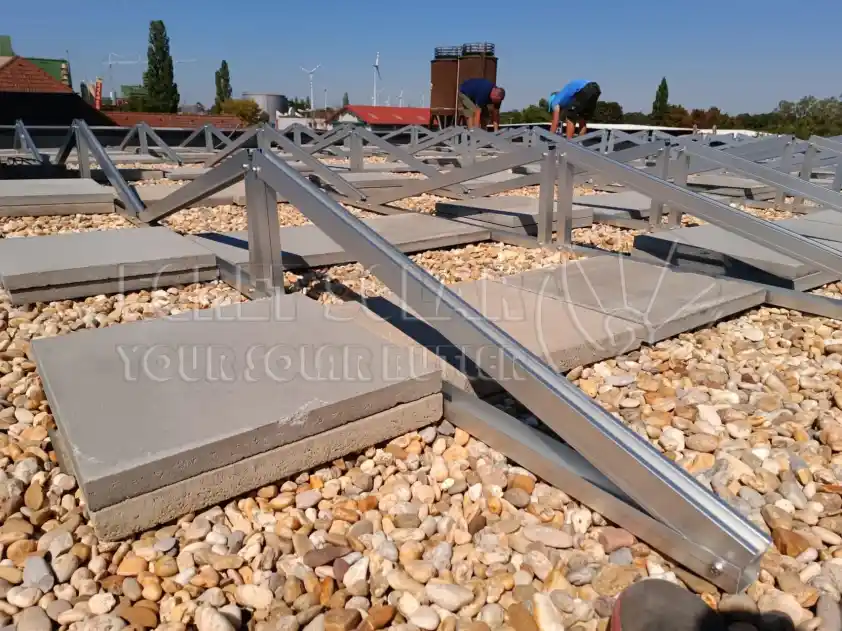

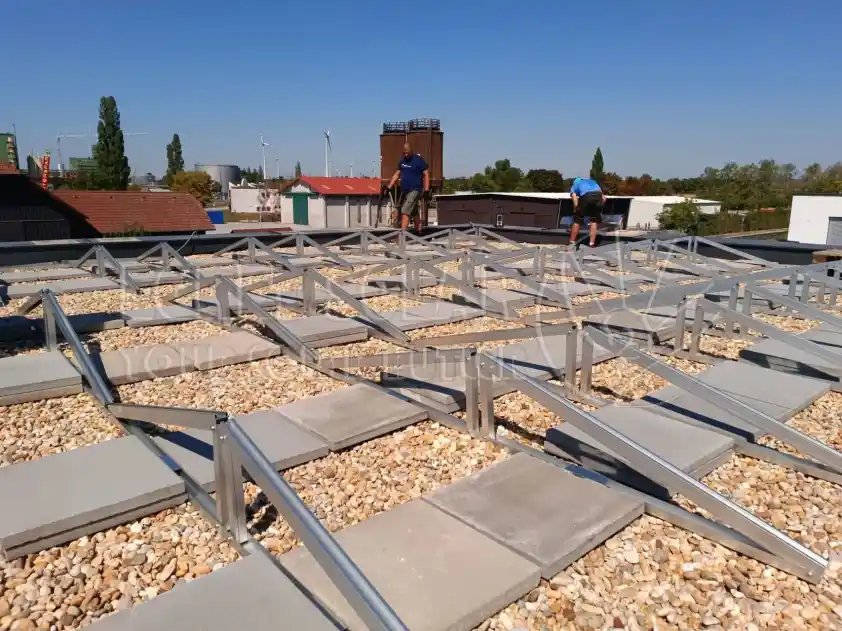

[Sampla Suiteáil]
